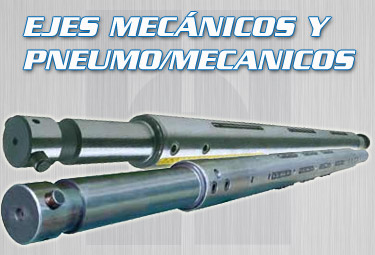

Componentes de Ejes pneumo/mecánicos de zapatas

Haga clic aquí

PM-1000

pneumatic mechanical shaft parts

MS-1000

mechanical shaft

  1. Espigos diseñados a la medida
  2. Valvula de aire anti corrosión localizada en el cuerpo o al final del el espigo del eje.
  3. Barra centrado
  4. Cuerpo de acero templado
  5. Zapatas de expansion de acero proveen una fuerza de expansion confiable en cualquier tipo de centros o "Cores"
  6. Cams
  7. Resortes individuales de cams obligan una expansión independiente en cada zapata de acero; asi que el eje sujeta consistentemente al centro aún en centros con variaciones de diámetro.
  8. Pistones
  9. Sistema de Fijación propietaria con coples expansibles que proveen una fuerte conección sin requerir el ensamble a presión.
  10. Tornillo al final del eje sirve para la expansión mecánica.
Características y Beneficios
Los ejes PM (pneumo/mecanicos/ y MS (100% Mecanicos)Haga clic aquí
PM-1000 Ejes de expansión y retracción Pneumo/Mecanica
El exclusivo eje PM-1000 utiliza un sistema único de retracción neumática.. Haga clic aquí
MS-1000 Eje de expansión totalmente mecánica.
El eje MS-1000 provee la mejor fuerza de expansión existente en cualquier eje expansivo. Haga clic aquí


mechanical shafts
DLB-2000 Ejes Neumáticos de Fibra de Carbón
El cuerpo de fibra de carbón le proporciona al eje expansible las propiedades del acero, reduciendo considerablemente el peso del mismo.Haga clic aquí
SR-2000 Ejes expandibles
Tipo tiras de expansión a todo lo largo, ideales para aplicaciones de bobinado de varios cortes.Haga clic aquí
Ejes diferenciales de embobinado
Double E ofrece dos tipos de ejes diferenciales Haga clic aquí
RS-2000 Ejes expandibles
de grandes diámetros tipo "Reel Spool"Haga clic aquí

Pneumatic/Mechanical Shaft

PM-1000 Ejes de expansión y retracción Pneumo/Mecanica

El exclusivo eje PM-1000 utiliza un sistema único de retracción neumática. Las zapatas sujetan el centro automáticamente sólo cuando el eje esta desinflado, pero se colapsan cuando se ingresa aire al eje.
Mechanical Shaft

MS-1000 Eje de expansión totalmente mecánica.

El eje MS-1000 provee la mejor fuerza de expansión existente en cualquier eje expansivo. Esta diseñado con mayor fuerza estructural y un poderoso sistema expansivo para manejar aún los rollos más pesados a las mas altas velocidades. Ningún aire comprimido es necesario para operar estos ejes mecánicos y aún la expansión/retracción de las zapatas se alcanza con solo 5 vueltas al tornillo activador.

Características y Beneficios

Los ejes PM (pneumo/mecanicos/ y MS (100% Mecanicos) comparten importantes y distintivas características que son especialmente benéficas en aplicaciones de alta velocidad y/o rollos muy pesados.

Expansión Realmente Concentrica
Seguros mecánicamente activados mantienen a las zapatas en el modo expandido efectivamente levantando y centrando el rollo. Esta expansión realmente concentrica minimiza el efecto de rebote y la vibración –inclusive a altas velocidades y/o rollos muy pesados-
Operación a prueba de fallos
Con zapatas mecánicamente activadas, no hay posibilidad de que los ejes dejen de sujetar al centro durante la producción
Acción expansiva independiente en cada zapata
Cada zapata es activada por un sistema independiente de resortes para sujetar uniformemente el centro incluso cuando hay variaciones de diámetro en el core.
Sistema de fijación de espigos exlcusivo
Sistema probado "scrivet" asegura la durabilidad en las conexiones de los espigos sin usar "press fit"
Sistema positivo de retracción de zapatas
El sistema mecánico asegura que las zapatas se retraigan totalmente así el centro nunca se atora al salir

Si esta interesado in ejes metálicos tradicionales por favor considere los

Ejes Neumáticos DG-2000

De click en el siguiente link para información complementaria de los
Chucks de seguridad.
